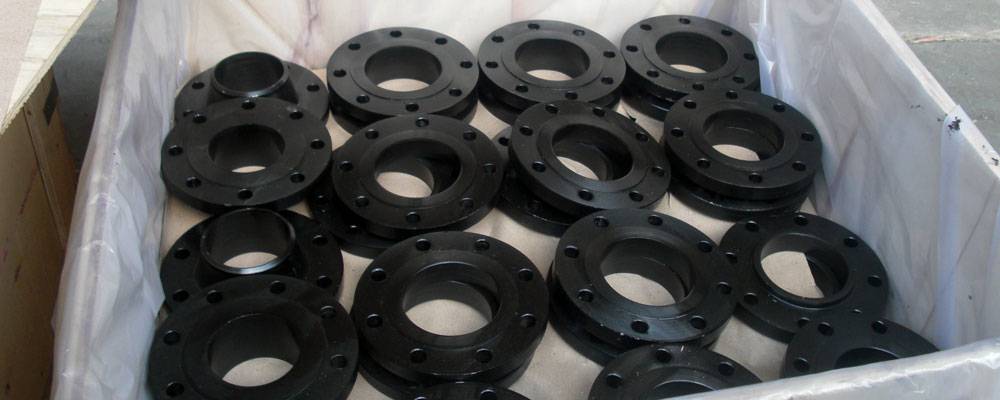

Rajdhan Metal is a producer and supplier of Carbon Steel Plate Flanges, which large industries recognise as a cost-effective substitute for other types of flanges whose prices rise as a result of their expensive production methods. Our products stand for ongoing innovation and high calibre. We modify our manufacturing and delivery schedules in accordance with our research and awareness of current trends to provide our customers with distinctive and transportable items. Our Carbon Steel Plate Flanges are produced using methods that adhere to international flange standards and are devoid of any fractures or deformities, which makes them endure longer and offer a longer service lifespan. Carbon Steel Plate Flange’s unique maintenance requirements, add a benefit to using them.
A Carbon Steel Plate Flange is a flat, circular disc that is welded to the end of a pipe to enable bolting of the flange to another pipe. It is also known as flat flange, simple flange, and flange slip, among other names. In fuel and water pipes, two plate flanges can be bolted together with a gasket in the middle.
While building a pipeline, the pipe length is not always known. Two pipes that might not be completely lined up can be linked by welding the plates with a minor bias toward the shaft.
The inner mating surface of a Carbon Steel Plate Flange has a serrated finish, which enables the plate to fit inside the gasket material. No matter what materials are utilised to make them, plate flange designs are standardised in any given dimension. Thus, a 6-inch (15-cm) black pipe flange will perfectly fit a 6-inch stainless steel flange. This ensures that the two connected pipes will have a flawless seal.
Specifications | ASTM A105, A694, A350 / ASME SA105, SA694, SA350 |
Dimensions | ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Custom Drawings |
Standard | ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, etc. |
Size | 1/2" (15 NB) to 48" (1200NB) |
Class | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 Etc. |
DIN | DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636,DIN2637, DIN2638, DIN2673 |
BS | BS4504 , BS4504, BS1560, BS10 |
Flange Face Type | Flate Face (FF), Raised Face (RF), Ring Type Joint (RTJ) |
Call us to get the latest price list for Carbon Steel Plate Flanges in Mumbai, Maharashtra. We have special offers available for CS Plate Flange with the best price.
API Part Number |
Size | O.D. | I.D. | Ø B.H.C. | Ø B.H. | # B.H. | THK | Weight Lbs |
PF0050 | 0.5 | 3.5 | 0.88 | 2.38 | 0.63 | 4 | 0.5 | 1.2 |
PF0075 | 0.75 | 3.88 | 1.09 | 2.75 | 0.63 | 4 | 0.5 | 1.5 |
PF0100 | 1 | 4.25 | 1.36 | 3.13 | 0.63 | 4 | 0.5 | 1.8 |
PF0125 | 1.25 | 4.63 | 1.7 | 3.5 | 0.63 | 4 | 0.5 | 1.9 |
PF0150 | 1.5 | 5 | 1.95 | 3.88 | 0.63 | 4 | 0.63 | 2.9 |
PF0200 | 2 | 6 | 2.44 | 4.75 | 0.75 | 4 | 0.63 | 4.1 |
PF0250 | 2.5 | 7 | 2.94 | 5.5 | 0.75 | 4 | 0.63 | 5.4 |
PF0300 | 3 | 7.5 | 3.57 | 6 | 0.75 | 4 | 0.63 | 5.9 |
PF0400 | 4 | 9 | 4.57 | 7.5 | 0.75 | 8 | 0.63 | 8.1 |
PF0500 | 5 | 10 | 5.66 | 8.5 | 0.875 | 8 | 0.75 | 10.4 |
PF0600 | 6 | 11 | 6.72 | 9.5 | 0.875 | 8 | 0.75 | 11.4 |
PF0800 | 8 | 13.5 | 8.72 | 11.75 | 0.875 | 8 | 1 | 22 |
PF1000 | 10 | 16 | 10.88 | 14.25 | 1 | 12 | 1 | 28.5 |
PF1200 | 12 | 19 | 12.88 | 17 | 1 | 12 | 1 | 41.5 |
Common Dimension | Raised Face | Drilling | Approx. Weight (Kg) |
||||||||
Nominal Bore | d1 | D | t | K | d4 | f | Number of Bolts | x | d2 | DIN 2543 | |
10 | 14 |
90 | 14 | 60 | 40 | 2 | 4 | M12 | (1/2") | 14 | 0.63 |
17.2* |
|||||||||||
15 | 20 |
95 | 14 | 65 | 45 | 2 | 4 | M12 | (1/2") | 14 | 0.72 |
21.3* |
|||||||||||
20 | 25 |
105 | 16 | 75 | 58 | 2 | 4 | M12 | (1/2") | 14 | 1.01 |
26.9* |
|||||||||||
25 | 30 |
115 | 16 | 85 | 68 | 2 | 4 | M12 | (1/2") | 14 | 1.23 |
33.7* |
|||||||||||
32 | 38 |
140 | 16 | 100 | 78 | 2 | 4 | M16 | (5/8") | 18 | 1.80 |
42.4* |
|||||||||||
40 | 44.5 |
150 | 16 | 110 | 88 | 3 | 4 | M16 | (5/8") | 18 | 2.09 |
48.3* |
|||||||||||
50 | 57 |
165 | 18 | 125 | 102 | 3 | 4 | M16 | (5/8") | 18 | 2.88 |
60.3* |
|||||||||||
65 | 76.1* |
185 | 18 | 145 | 122 | 3 | 4 | M16 | (5/8") | 18 | 3.66 |
80 | 88.9 |
200 | 20 | 160 | 138 | 3 | 8 | M16 | (5/8") | 18 | 4.77 |
100 | 108 |
220 | 20 | 180 | 158 | 3 | 8 | M16 | (5/8") | 18 | 5.65 |
114.3* |
|||||||||||
125 | 133 |
250 | 22 | 210 | 188 | 3 | 8 | M16 | (5/8") | 18 | 8.42 |
139.7* |
|||||||||||
150 | 159 |
285 | 22 | 240 | 212 | 3 | 8 | M20 | (3/4") | 23 | 10.4 |
168.3* |
|||||||||||
200 | 216 |
340 | 24 | 295 | 268 | 3 | 12 | M20 | (3/4") | 23 | 16.1 |
219.1* |
|||||||||||
250 | 267 |
405 | 26 | 355 | 320 | 3 | 12 | M24 | (7/8") | 27 | 24.9 |
273* |
|||||||||||
300 | 318 |
460 | 28 | 410 | 378 | 4 | 12 | M24 | (7/8") | 27 | 35.1 |
323.9* |
|||||||||||
350 | 355.6* |
520 | 30 | 470 | 438 | 4 | 16 | M24 | (7/8") | 27 | 47.8 |
368 |
|||||||||||
400 | 406.4* |
580 | 32 | 525 | 490 | 4 | 16 | M27 | (1") | 30 | 63.5 |
419 |
|||||||||||
500 | 508* |
715 | 36 | 650 | 610 | 4 | 20 | M30 | (1-1/8") | 33 | 102.0 |
Pipe |
Pipe |
Bo |
D |
t |
T |
G |
f |
r |
H |
X |
C |
Holes |
Bolt Dia. |
|||||||||
inch |
mm |
|||||||||||||||||||||
3/8 |
10 |
17.3 |
17.8 |
+0.5 |
75 |
+1.0 |
9 |
nbsp; +1.0 |
±1.0 |
42 |
±0.8 |
1 |
+2.0 |
+2.0 |
55 |
±0.5 |
4 |
12 |
||||
1/2 |
15 |
21.7 |
22.2 |
80 |
9 |
48 |
1 |
60 |
4 |
12 |
||||||||||||
3/4 |
20 |
27.2 |
27.7 |
85 |
10 |
52 |
1 |
65 |
4 |
12 |
||||||||||||
1 |
25 |
34.0 |
34.5 |
95 |
10 |
62 |
1 |
75 |
4 |
12 |
||||||||||||
1-1/4 |
32 |
42.7 |
43.2 |
115 |
12 |
72 |
2 |
90 |
4 |
15 |
||||||||||||
1-1/2 |
40 |
48.6 |
49.1 |
120 |
12 |
78 |
2 |
95 |
4 |
15 |
||||||||||||
2 |
50 |
60.5 |
61.1 |
130 |
14 |
88 |
2 |
105 |
4 |
15 |
||||||||||||
2-1/2 |
65 |
76.3 |
77.1 |
155 |
14 |
112 |
2 |
130 |
4 |
15 |
||||||||||||
3 |
80 |
89.1 |
90.0 |
180 |
14 |
125 |
2 |
145 |
4 |
19 |
||||||||||||
3-1/2 |
90 |
101.6 |
102.6 |
+1.0 |
190 |
14 |
135 |
2 |
155 |
4 |
19 |
|||||||||||
4 |
100 |
114.3 |
115.4 |
200 |
16 |
145 |
2 |
165 |
8 |
19 |
||||||||||||
5 |
125 |
139.8 |
141.2 |
235 |
16 |
180 |
2 |
200 |
8 |
19 |
||||||||||||
6 |
150 |
165.2 |
166.6 |
265 |
18 |
210 |
2 |
230 |
8 |
19 |
||||||||||||
7 |
175 |
190.7 |
192.1 |
300 |
18 |
235 |
±0.9 |
2 |
260 |
±0.6 |
8 |
23 |
||||||||||
8 |
200 |
216.3 |
218.0 |
320 |
+1.5 |
20 |
255 |
2 |
280 |
8 |
23 |
|||||||||||
9 |
225 |
241.8 |
243.7 |
345 |
20 |
280 |
2 |
305 |
12 |
23 |
||||||||||||
10 |
250 |
267.4 |
269.5 |
385 |
22 |
+1.5 |
32 |
320 |
2 |
5 |
286 |
290 |
345 |
12 |
23 |
|||||||
12 |
300 |
318.5 |
321.0 |
430 |
22 |
34 |
365 |
3 |
5 |
338 |
342 |
390 |
12 |
23 |
||||||||
14 |
350 |
355.6 |
358.1 |
480 |
24 |
36 |
405 |
3 |
5 |
378 |
382 |
435 |
12 |
25 |
||||||||
16 |
400 |
406.4 |
409.0 |
+1.5 |
540 |
24 |
36 |
465 |
3 |
5 |
432 |
436 |
495 |
16 |
25 |
|||||||
18 |
450 |
457.2 |
460.0 |
605 |
+2.0 |
24 |
40 |
525 |
3 |
5 |
495 |
500 |
555 |
±0.8 |
16 |
25 |
||||||
20 |
500 |
508.0 |
511.0 |
655 |
24 |
40 |
575 |
3 |
5 |
546 |
552 |
605 |
20 |
25 |
||||||||
22 |
550 |
558.8 |
562.0 |
720 |
26 |
42 |
630 |
3 |
5 |
597 |
603 |
665 |
20 |
27 |
||||||||
24 |
600 |
609.6 |
613.0 |
+2.0 |
770 |
26 |
44 |
680 |
±1.0 |
3 |
5 |
648 |
654 |
+2.5 |
715 |
20 |
27 |
|||||
26 |
650 |
660.4 |
664.0 |
825 |
26 |
48 |
735 |
3 |
5 |
702 |
+2.5 |
708 |
770 |
24 |
27 |
|||||||
28 |
700 |
711.2 |
715.0 |
875 |
26 |
48 |
785 |
3 |
5 |
751 |
758 |
820 |
24 |
27 |
||||||||
30 |
750 |
762.0 |
766.0 |
945 |
28 |
52 |
±1.5 |
840 |
3 |
5 |
802 |
810 |
880 |
24 |
33 |
|||||||
32 |
800 |
812.8 |
817.0 |
+2.5 |
995 |
28 |
52 |
890 |
3 |
5 |
854 |
+3.0 |
862 |
+3.0 |
930 |
24 |
33 |
|||||
34 |
850 |
863.6 |
868.0 |
1045 |
+2.5 |
28 |
54 |
940 |
3 |
5 |
904 |
912 |
980 |
±1.0 |
24 |
33 |
||||||
36 |
900 |
914.4 |
919.0 |
1095 |
30 |
56 |
990 |
3 |
5 |
956 |
964 |
1030 |
24 |
33 |
||||||||
40 |
1000 |
1016.0 |
1021.0 |
+3.0 |
1195 |
32 |
60 |
1090 |
±1.2 |
3 |
5 |
1058 |
+3.5 |
1066 |
+3.5 |
1130 |
28 |
33 |
||||
44 |
1100 |
1117.6 |
1123.0 |
1305 |
32 |
1200 |
3 |
1240 |
28 |
33 |
||||||||||||
48 |
1200 |
1219.2 |
1224.0 |
1420 |
34 |
1305 |
3 |
1350 |
32 |
33 |
||||||||||||
54 |
1350 |
1371.6 |
1377.0 |
1575 |
+3.0 |
34 |
1460 |
3 |
1505 |
±1.5 |
32 |
33 |
||||||||||
60 |
1500 |
1524.0 |
1529.0 |
1730 |
36 |
1615 |
3 |
1660 |
36 |
33 |
Pipe |
Pipe |
Bo |
D |
t |
T |
G |
f |
r |
H |
X |
C |
Holes |
Bolt Dia. |
|||||||||
inch |
mm |
|||||||||||||||||||||
3/8 |
10 |
17.3 |
17.8 |
+0.5 |
90 |
+1.0 |
12 |
+1.0 |
±1.0 |
48 |
±0.8 |
1 |
+1.5 |
+1.5 |
65 |
±0.5 |
4 |
15 |
||||
1/2 |
15 |
21.7 |
22.2 |
95 |
12 |
52 |
1 |
70 |
4 |
15 |
||||||||||||
3/4 |
20 |
27.2 |
27.7 |
100 |
14 |
58 |
1 |
75 |
4 |
15 |
||||||||||||
1 |
25 |
34.0 |
34.5 |
125 |
14 |
70 |
1 |
90 |
4 |
19 |
||||||||||||
1-1/4 |
32 |
42.7 |
43.2 |
135 |
16 |
80 |
2 |
100 |
4 |
19 |
||||||||||||
1-1/2 |
40 |
48.6 |
49.1 |
140 |
16 |
85 |
2 |
105 |
4 |
19 |
||||||||||||
2 |
50 |
60.5 |
61.1 |
155 |
16 |
100 |
2 |
120 |
4 |
19 |
||||||||||||
2-1/2 |
65 |
76.3 |
77.1 |
175 |
18 |
120 |
2 |
140 |
4 |
19 |
||||||||||||
3 |
80 |
89.1 |
90.0 |
185 |
18 |
130 |
2 |
150 |
8 |
19 |
||||||||||||
3-1/2 |
90 |
101.6 |
102.6 |
+1.0 |
195 |
18 |
140 |
2 |
160 |
8 |
19 |
|||||||||||
4 |
100 |
114.3 |
115.4 |
210 |
18 |
155 |
2 |
175 |
8 |
19 |
||||||||||||
5 |
125 |
139.8 |
141.2 |
250 |
20 |
185 |
2 |
210 |
8 |
23 |
||||||||||||
6 |
150 |
165.2 |
166.6 |
280 |
22 |
+1.5 |
215 |
2 |
240 |
8 |
23 |
|||||||||||
7 |
175 |
190.7 |
192.1 |
305 |
+1.5 |
22 |
32 |
240 |
±0.9 |
2 |
6 |
208 |
212 |
265 |
±0.6 |
12 |
23 |
|||||
8 |
200 |
216.3 |
218.0 |
330 |
22 |
32 |
265 |
2 |
6 |
234 |
238 |
290 |
12 |
23 |
||||||||
9 |
225 |
241.8 |
243.7 |
350 |
22 |
34 |
285 |
2 |
6 |
260 |
264 |
310 |
12 |
23 |
||||||||
10 |
250 |
267.4 |
269.5 |
400 |
24 |
36 |
325 |
2 |
6 |
288 |
292 |
355 |
12 |
25 |
||||||||
12 |
300 |
318.5 |
321.0 |
445 |
24 |
38 |
370 |
3 |
6 |
340 |
346 |
400 |
16 |
25 |
||||||||
14 |
350 |
355.6 |
358.1 |
490 |
26 |
42 |
415 |
3 |
6 |
380 |
386 |
445 |
16 |
25 |
||||||||
16 |
400 |
406.4 |
409.0 |
+1.5 |
560 |
28 |
44 |
475 |
3 |
6 |
436 |
442 |
510 |
16 |
27 |
|||||||
18 |
450 |
457.2 |
460.0 |
620 |
+2.0 |
30 |
48 |
530 |
3 |
6 |
496 |
+2.0 |
502 |
+2.0 |
565 |
±0.8 |
20 |
27 |
||||
20 |
500 |
508.0 |
511.0 |
675 |
30 |
48 |
585 |
3 |
6 |
548 |
554 |
620 |
20 |
27 |
||||||||
22 |
550 |
558.8 |
562.0 |
745 |
32 |
52 |
±1.5 |
640 |
3 |
6 |
604 |
610 |
680 |
20 |
33 |
|||||||
24 |
600 |
609.6 |
613.0 |
+2.0 |
795 |
32 |
52 |
690 |
±1.0 |
3 |
6 |
656 |
+2.5 |
662 |
+2.5 |
730 |
24 |
33 |
||||
26 |
650 |
660.4 |
664.0 |
845 |
34 |
56 |
740 |
3 |
6 |
706 |
712 |
780 |
24 |
33 |
||||||||
28 |
700 |
711.2 |
715.0 |
905 |
34 |
58 |
800 |
3 |
6 |
762 |
770 |
840 |
24 |
33 |
||||||||
30 |
750 |
762.0 |
766.0 |
970 |
36 |
62 |
855 |
3 |
6 |
816 |
824 |
900 |
24 |
33 |
||||||||
32 |
800 |
812.8 |
817.0 |
+2.5 |
1020 |
+2.5 |
36 |
64 |
905 |
3 |
6 |
868 |
+3.0 |
876 |
+3.0 |
950 |
28 |
33 |
||||
34 |
850 |
863.6 |
868.0 |
1070 |
36 |
66 |
955 |
3 |
6 |
920 |
928 |
1000 |
±1.0 |
28 |
33 |
|||||||
36 |
900 |
914.4 |
919.0 |
1120 |
38 |
70 |
1005 |
±1.2 |
3 |
6 |
971 |
979 |
1050 |
28 |
33 |
|||||||
40 |
1000 |
1016.0 |
1021.0 |
+3.0 |
1235 |
40 |
74 |
1110 |
3 |
6 |
1073 |
+3.5 |
1081 |
+3.5 |
1160 |
28 |
39 |
|||||
44 |
1100 |
1117.6 |
1123.0 |
1345 |
42 |
78 |
1220 |
3 |
8 |
1175 |
1185 |
1270 |
28 |
39 |
||||||||
48 |
1200 |
1219.2 |
1224.0 |
1465 |
44 |
82 |
1325 |
3 |
8 |
1278 |
1290 |
1380 |
±1.5 |
32 |
39 |
|||||||
54 |
1350 |
1371.6 |
1377.0 |
1630 |
+3.0 |
48 |
88 |
1480 |
3 |
8 |
1432 |
1450 |
1540 |
36 |
45 |
|||||||
60 |
1500 |
1524.0 |
1529.0 |
1795 |
50 |
90 |
1635 |
3 |
8 |
1585 |
1600 |
1700 |
40 |
45 |
Pipe |
Pipe |
Bo |
D |
t |
T |
G |
f |
r |
H |
X |
C |
Holes |
Bolt Dia. |
|||||||||
inch |
mm |
|||||||||||||||||||||
3/8 |
10 |
17.3 |
17.8 |
+0.5 |
90 |
+1.0 |
12 |
+1.0 |
16 |
±1.0 |
48 |
±0.8 |
1 |
4 |
26 |
+1.0 |
28 |
+1.0 |
65 |
±0.5 |
4 |
15 |
1/2 |
15 |
21.7 |
22.2 |
95 |
12 |
16 |
52 |
1 |
4 |
30 |
32 |
70 |
4 |
15 |
||||||||
3/4 |
20 |
27.2 |
27.7 |
100 |
14 |
20 |
58 |
1 |
4 |
38 |
42 |
75 |
4 |
15 |
||||||||
1 |
25 |
34.0 |
34.5 |
125 |
14 |
20 |
70 |
1 |
4 |
46 |
50 |
90 |
4 |
19 |
||||||||
1-1/4 |
32 |
42.7 |
43.2 |
135 |
16 |
22 |
80 |
2 |
5 |
56 |
60 |
100 |
4 |
19 |
||||||||
1-1/2 |
40 |
48.6 |
49.1 |
140 |
16 |
24 |
85 |
2 |
5 |
62 |
66 |
105 |
4 |
19 |
||||||||
2 |
50 |
60.5 |
61.1 |
155 |
16 |
24 |
100 |
2 |
5 |
76 |
80 |
120 |
8 |
19 |
||||||||
2-1/2 |
65 |
76.3 |
77.1 |
175 |
18 |
26 |
120 |
2 |
5 |
94 |
98 |
140 |
8 |
19 |
||||||||
3 |
80 |
89.1 |
90.0 |
200 |
20 |
28 |
135 |
2 |
6 |
108 |
112 |
160 |
8 |
23 |
||||||||
3-1/2 |
90 |
101.6 |
102.6 |
+1.0 |
210 |
20 |
30 |
145 |
2 |
6 |
120 |
124 |
170 |
8 |
23 |
|||||||
4 |
100 |
114.3 |
115.4 |
225 |
22 |
+1.5 |
34 |
160 |
2 |
6 |
134 |
138 |
185 |
8 |
23 |
|||||||
5 |
125 |
139.8 |
141.2 |
270 |
22 |
34 |
195 |
2 |
6 |
164 |
170 |
225 |
8 |
25 |
||||||||
6 |
150 |
165.2 |
166.6 |
305 |
+1.5 |
24 |
38 |
230 |
±0.9 |
2 |
6 |
196 |
202 |
260 |
±0.6 |
12 |
25 |
|||||
7 |
175 |
190.7 |
192.1 |
325 |
26 |
40 |
250 |
2 |
6 |
216 |
222 |
+1.5 |
280 |
12 |
25 |
|||||||
8 |
200 |
216.3 |
218.0 |
350 |
26 |
40 |
275 |
2 |
6 |
244 |
+1.5 |
252 |
305 |
12 |
25 |
|||||||
9 |
225 |
241.8 |
243.7 |
385 |
26 |
40 |
325 |
2 |
6 |
266 |
272 |
335 |
12 |
27 |
||||||||
10 |
250 |
267.4 |
269.5 |
430 |
28 |
44 |
345 |
2 |
6 |
304 |
312 |
380 |
12 |
27 |
||||||||
12 |
300 |
318.5 |
321.0 |
480 |
30 |
48 |
395 |
3 |
8 |
354 |
364 |
430 |
16 |
27 |
||||||||
14 |
350 |
355.6 |
358.1 |
540 |
34 |
52 |
±1.5 |
440 |
3 |
8 |
398 |
408 |
480 |
16 |
33 |
|||||||
16 |
400 |
406.4 |
409.0 |
+1.5 |
605 |
+2.0 |
38 |
60 |
495 |
3 |
10 |
446 |
456 |
+2.0 |
540 |
16 |
33 |
|||||
18 |
450 |
457.2 |
460.0 |
675 |
40 |
64 |
560 |
3 |
10 |
504 |
+2.0 |
514 |
605 |
±0.8 |
20 |
33 |
||||||
20 |
500 |
508.0 |
511.0 |
730 |
42 |
68 |
615 |
3 |
10 |
558 |
568 |
660 |
20 |
33 |
||||||||
22 |
550 |
558.8 |
562.0 |
795 |
44 |
70 |
670 |
±1.0 |
3 |
10 |
612 |
622 |
720 |
20 |
39 |
|||||||
24 |
600 |
609.6 |
613.0 |
+2.0 |
845 |
46 |
74 |
720 |
3 |
10 |
666 |
+2.5 |
676 |
+2.5 |
770 |
24 |
39 |
|||||
26 |
650 |
660.4 |
664.0 |
895 |
48 |
77 |
770 |
5 |
10 |
704 |
726 |
820 |
24 |
39 |
||||||||
28 |
700 |
711.2 |
715.0 |
960 |
50 |
80 |
820 |
5 |
10 |
754 |
776 |
875 |
24 |
42 |
||||||||
30 |
750 |
762.0 |
766.0 |
1020 |
+2.5 |
52 |
+2.0 |
83 |
880 |
5 |
10 |
806 |
832 |
935 |
24 |
42 |
||||||
32 |
800 |
812.8 |
817.0 |
+2.5 |
1085 |
54 |
86 |
930 |
5 |
10 |
865 |
+3.0 |
885 |
+3.0 |
990 |
±1.0 |
24 |
48 |
||||
34 |
850 |
863.6 |
868.0 |
1135 |
56 |
89 |
980 |
5 |
10 |
916 |
936 |
1040 |
24 |
48 |
||||||||
36 |
900 |
914.4 |
919.0 |
1185 |
58 |
93 |
1030 |
±1.2 |
5 |
10 |
968 |
986 |
1090 |
28 |
48 |
|||||||
40 |
1000 |
1016.0 |
1021.0 |
+3.0 |
1320 |
62 |
99 |
1140 |
5 |
12 |
1070 |
+3.5 |
1098 |
+3.5 |
1210 |
28 |
56 |
|||||
44 |
1100 |
1117.6 |
1123.0 |
1420 |
66 |
105 |
±2.0 |
1240 |
5 |
12 |
1180 |
1200 |
1310 |
32 |
56 |
|||||||
48 |
1200 |
1219.2 |
1225.0 |
1530 |
+3.0 |
70 |
112 |
1350 |
5 |
12 |
1282 |
1302 |
1420 |
±1.5 |
32 |
56 |
||||||
52 |
1300 |
1320.8 |
1326.0 |
1645 |
74 |
1450 |
5 |
1530 |
32 |
62 |
||||||||||||
54 |
1350 |
1371.6 |
1377.0 |
1700 |
76 |
1510 |
5 |
1590 |
32 |
62 |
||||||||||||
56 |
1400 |
1422.4 |
1428.0 |
1755 |
78 |
1560 |
5 |
1640 |
36 |
62 |
||||||||||||
60 |
1500 |
1524.0 |
1529.0 |
1865 |
80 |
1670 |
5 |
1750 |
36 |
62 |
Pipe |
Pipe |
Bo |
D |
t |
T |
G |
f |
r |
H |
X |
C |
Holes |
Bolt Dia. |
|||||||||
inch |
mm |
|||||||||||||||||||||
3/8 |
10 |
17.3 |
17.8 |
+0.5 |
90 |
+1.0 |
14 |
+1.0 |
20 |
±1.0 |
48 |
±0.8 |
1 |
4 |
30 |
+1.0 |
32 |
+1.0 |
65 |
±0.5 |
4 |
15 |
1/2 |
15 |
21.7 |
22.2 |
95 |
14 |
20 |
52 |
1 |
4 |
34 |
36 |
70 |
4 |
15 |
||||||||
3/4 |
20 |
27.2 |
27.7 |
100 |
16 |
22 |
58 |
1 |
4 |
40 |
42 |
75 |
4 |
15 |
||||||||
1 |
25 |
34.0 |
34.5 |
125 |
16 |
24 |
70 |
1 |
4 |
48 |
50 |
90 |
4 |
19 |
||||||||
1-1/4 |
32 |
42.7 |
43.2 |
135 |
18 |
26 |
80 |
2 |
5 |
56 |
60 |
100 |
4 |
19 |
||||||||
1-1/2 |
40 |
48.6 |
49.1 |
140 |
18 |
26 |
85 |
2 |
5 |
62 |
66 |
105 |
4 |
19 |
||||||||
2 |
50 |
60.5 |
61.1 |
155 |
18 |
26 |
100 |
2 |
5 |
76 |
80 |
120 |
8 |
19 |
||||||||
2-1/2 |
65 |
76.3 |
77.1 |
175 |
20 |
30 |
120 |
2 |
5 |
100 |
104 |
140 |
8 |
19 |
||||||||
3 |
80 |
89.1 |
90.0 |
200 |
22 |
+1.5 |
34 |
135 |
2 |
6 |
113 |
117 |
160 |
8 |
23 |
|||||||
3-1/2 |
90 |
101.6 |
102.6 |
+1.0 |
210 |
24 |
36 |
145 |
2 |
6 |
126 |
130 |
170 |
8 |
23 |
|||||||
4 |
100 |
114.3 |
115.4 |
225 |
24 |
36 |
160 |
2 |
6 |
138 |
142 |
185 |
8 |
23 |
||||||||
5 |
125 |
139.8 |
141.2 |
270 |
26 |
40 |
195 |
2 |
6 |
166 |
172 |
225 |
8 |
25 |
||||||||
6 |
150 |
165.2 |
166.6 |
305 |
+1.5 |
28 |
42 |
230 |
±0.9 |
2 |
6 |
196 |
202 |
260 |
±0.6 |
12 |
25 |
|||||
7 |
175 |
190.7 |
192.1 |
325 |
30 |
46 |
250 |
2 |
6 |
218 |
226 |
+1.5 |
280 |
12 |
25 |
|||||||
8 |
200 |
216.3 |
218.0 |
350 |
30 |
46 |
275 |
2 |
6 |
244 |
+1.5 |
252 |
305 |
12 |
25 |
|||||||
9 |
225 |
241.8 |
243.7 |
385 |
32 |
48 |
300 |
2 |
6 |
266 |
274 |
335 |
12 |
27 |
||||||||
10 |
250 |
267.4 |
269.5 |
430 |
34 |
52 |
±1.5 |
345 |
2 |
6 |
304 |
312 |
380 |
12 |
27 |
|||||||
12 |
300 |
318.5 |
321.0 |
480 |
36 |
56 |
395 |
3 |
8 |
354 |
364 |
430 |
16 |
27 |
||||||||
14 |
350 |
355.6 |
358.1 |
540 |
40 |
62 |
440 |
3 |
8 |
398 |
408 |
480 |
16 |
33 |
||||||||
16 |
400 |
406.4 |
409.0 |
+1.5 |
605 |
+2.0 |
46 |
70 |
495 |
3 |
10 |
446 |
456 |
+2.0 |
540 |
16 |
33 |
|||||
18 |
450 |
457.2 |
460.0 |
675 |
48 |
78 |
560 |
3 |
10 |
504 |
+2.0 |
514 |
605 |
±0.8 |
20 |
33 |
||||||
20 |
500 |
508.0 |
511.0 |
730 |
50 |
84 |
615 |
3 |
10 |
558 |
568 |
660 |
20 |
33 |
||||||||
22 |
550 |
558.8 |
562.0 |
795 |
52 |
+2.0 |
90 |
670 |
±1.0 |
3 |
10 |
612 |
622 |
720 |
20 |
39 |
||||||
24 |
600 |
609.6 |
613.0 |
+2.0 |
845 |
54 |
96 |
720 |
3 |
10 |
666 |
+2.5 |
676 |
+2.5 |
770 |
24 |
39 |
|||||
26 |
650 |
660.4 |
664.0 |
945 |
60 |
790 |
5 |
850 |
24 |
48 |
||||||||||||
28 |
700 |
711.2 |
715.0 |
995 |
64 |
840 |
5 |
900 |
24 |
48 |
||||||||||||
30 |
750 |
762.0 |
766.0 |
1080 |
+2.5 |
68 |
900 |
5 |
970 |
±1.0 |
24 |
56 |
||||||||||
32 |
800 |
812.8 |
817.0 |
+2.5 |
1140 |
72 |
960 |
5 |
1030 |
24 |
56 |
|||||||||||
34 |
850 |
863.6 |
868.0 |
1200 |
74 |
1020 |
±1.2 |
5 |
1090 |
24 |
56 |
|||||||||||
36 |
900 |
914.4 |
919.0 |
1250 |
76 |
1070 |
5 |
1140 |
28 |
56 |

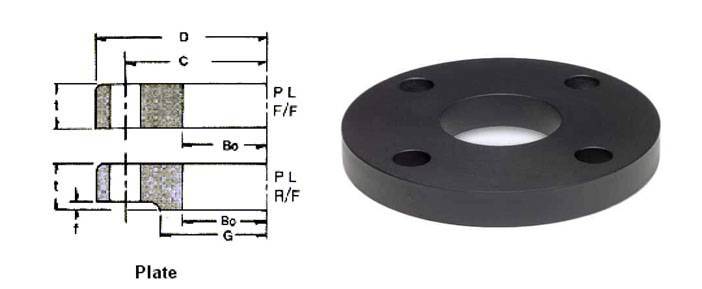

nal Pipe Size | Diameter of Pipe | Flange Dimension | Nuts & Bolts | Approx. Flange Weight | |||||
Flange I.D | Flange Dia | Thk of Flange | Dia of Bolt Circle | No. of Holes | Dia of Bolt Holes | ||||
DN | ISO | DIN | d5 | D | b | k | d2 | KG /PCS | |
10 | – | 14 | 14.5 | 90 | 14 | 60 | 4 | 14 | 0.61 |
17.2 | – | 17.7 | 90 | 14 | 60 | 4 | 14 | 0.6 | |
15 | – | 20 | 21 | 95 | 14 | 65 | 4 | 14 | 0.67 |
21.3 | – | 22 | 95 | 14 | 65 | 4 | 14 | 0.67 | |
20 | – | 25 | 26 | 105 | 16 | 75 | 4 | 14 | 0.94 |
26.9 | – | 27.6 | 105 | 16 | 75 | 4 | 14 | 0.94 | |
25 | – | 30 | 31 | 115 | 16 | 85 | 4 | 14 | 1.13 |
33.7 | – | 34.4 | 115 | 16 | 85 | 4 | 14 | 1.11 | |
32 | – | 38 | 39 | 140 | 16 | 100 | 4 | 18 | 1.66 |
42.4 | – | 43.1 | 140 | 16 | 100 | 4 | 18 | 1.62 | |
40 | – | 44.5 | 45.5 | 150 | 16 | 110 | 4 | 18 | 1.89 |
48.3 | – | 49 | 150 | 16 | 110 | 4 | 18 | 1.85 | |
50 | – | 57 | 58.1 | 165 | 18 | 125 | 4 | 18 | 2.5 |
60.3 | – | 61.1 | 165 | 18 | 125 | 4 | 18 | 2.46 | |
65 | 76.1 | – | 77.1 | 185 | 18 | 145 | 4 | 18 | 2.99 |
80 | 88.9 | – | 90.3 | 200 | 20 | 160 | 8 | 18 | 3.61 |
100 | – | 108 | 109.6 | 220 | 20 | 180 | 8 | 18 | 4.17 |
114.3 | – | 115.9 | 220 | 20 | 180 | 8 | 18 | 3.99 | |
125 | – | 133 | 134.8 | 250 | 22 | 210 | 8 | 18 | 5.66 |
139.7 | – | 141.6 | 250 | 22 | 210 | 8 | 18 | 5.41 | |
150 | – | 159 | 161.1 | 285 | 22 | 240 | 8 | 22 | 6.97 |
168.3 | – | 170.5 | 285 | 22 | 240 | 8 | 22 | 6.55 | |
175 | 193.7 | – | 196.1 | 315 | 24 | 270 | 8 | 22 | 8.42 |
200 | 219.1 | – | 221.8 | 340 | 24 | 295 | 8 | 22 | 9.28 |
250 | – | 267 | 270.2 | 395 | 26 | 350 | 12 | 22 | 12.36 |
273 | – | 276.2 | 395 | 26 | 350 | 12 | 22 | 11.85 | |
300 | 323.9 | – | 327.6 | 445 | 26 | 400 | 12 | 22 | 13.61 |
350 | 355.6 | – | 359.7 | 505 | 28 | 460 | 16 | 22 | 20.35 |
– | 368 | 372.2 | 505 | 28 | 460 | 16 | 22 | 18.77 | |
400 | 406.4 | – | 411 | 565 | 32 | 515 | 18 | 26 | 27.52 |
– | 419 | 423.7 | 565 | 32 | 515 | 18 | 26 | 35.43 | |
450 | 457 | – | 462.3 | 615 | 38 | 565 | 20 | 26 | 35.11 |
500 | 508 | – | 613.6 | 670 | 38 | 620 | 20 | 26 | 40.2 |
600 | 610 | – | 615.5 | 780 | 40 | 725 | 20 | 26 | 51.87 |
Flanges pressure rating in psig for Plate Flange ASME |
|||||||
Temperature (F°) | 150# | 300# | 400# | 600# | 900# | 1500# | 2500# |
-20 to 100 | 285 | 740 | 985 | 1480 | 2220 | 3705 | 6170 |
200 | 260 | 680 | 905 | 1360 | 2035 | 3395 | 5655 |
300 | 230 | 655 | 870 | 1310 | 1965 | 3270 | 5450 |
400 | 200 | 635 | 845 | 1265 | 1900 | 3170 | 5280 |
500 | 170 | 605 | 805 | 1205 | 1810 | 3015 | 5025 |
600 | 140 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
650 | 125 | 550 | 730 | 1100 | 1650 | 2745 | 4575 |
700 | 110 | 530 | 710 | 1060 | 1590 | 2655 | 4425 |
750 | 95 | 505 | 675 | 1015 | 1520 | 2535 | 4230 |
800 | 80 | 410 | 550 | 825 | 1235 | 2055 | 3430 |
850 | 65 | 320 | 425 | 640 | 955 | 1595 | 2655 |
900 | 50 | 230 | 305 | 460 | 690 | 1150 | 1915 |
950 | 35 | 135 | 185 | 275 | 410 | 685 | 1145 |
1000 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
high quality carbon steel plate flanges | FOB Price: US $0.30-1700 / Piece |
astm a350 lf2 low temperature carbon steel plate flange | FOB Price: US $5.9-600 / Piece |
ansi b16.5 carbon steel class 900 plate flanges | FOB Price: US $0.25-1200 / Piece |
4 inch 600# plate flange raised face a105 carbon steel | FOB Price: US $1300-1000 / Ton |
astm a105 class 1500lbs plate flange | FOB Price: US $800-1200 / Ton |
astm a350 lf6 ltcs plate flanges | FOB Price: US $0.8-700 / Piece |
asme b16.5 high yield cs plate flanges | FOB Price: US $1300-7000 / Ton |
asme b16.5 class 300 carbon steel plate flanges | FOB Price: US $5-8 / Piece |
astm a694 grade f65 plate flange manufacturer | FOB Price: US $6.30-4.23 / Kilogram |
carbon steel a105 raised face plate flange | FOB Price: US $0.15-1700 / Piece |
raised face (rf) carbon steel plate flange | FOB Price: US $4-13 / Kilogram |
different sizes of carbon steel plate flanges | FOB Price: US $0.25-1700 / Piece |
low temperature steel a350 lf3 plate flange | FOB Price: US $0.8-1000 / Piece |
